РГС-01 Регистратор глубины и скорости спуско-подъемных операций. Грант

Датчики и системы для нефтяной и газовой промышленности "Грант" Предназначен для индикации и регистрации значений глубины и скорости движения скважинных приборов в ходе процесса исследования скважин, а также для последующей привязки данных измерений скважинных приборов по стволу скважины (глубине).


РГС-01 Регистратор глубины и скорости спуско-подъемных операций. Грант

Заказать:
(812) 412-72-02

Состав изделия

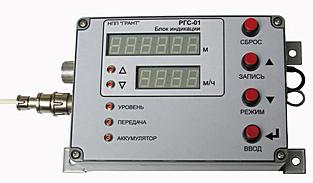

  • блок индикации БИ-01;
  • датчик оборотов ДО-01;
  • кабели питания и связи с ПК;
  • USB флэш-драйв.

    Функциональные возможности

  • индикация текущих значений глубины спуска (подъема);
  • индикация текущих значений скорости спуска (подъема);
  • регистрация текущих значений глубины и скорости во внутренней памяти с привязкой ко внутренним часам реального времени;
  • передача данных на внешний носитель для хранения данных - флэш-драйв (USB-flash) или на ПК;
  • световая и звуковая сигнализация при достижении значений глубины, заданных пользователем;
  • световая и звуковая сигнализация при недопустимых значениях скорости спуска (подъема) скважинных приборов;
  • установка часов вручную или от ПК;
  • установка порогов срабатывания сигнализации при достижении заданной глубины или превышении скорости;
  • установка коэффициента пересчета оборотов датчика ДО-01 в метры.

    Принцип работы
    Датчик оборотов ДО-01 устанавливается на лебедку вместо тросика, используемого для подключения механических счетчиков. ДО-01 подключается к блоку индикации БИ-01. На блок индикации по кабелю питания подается напряжение 12...24 В. С помощью кнопок на блоке индикации счетчик настраивается и запускается в работу, обеспечивая тем самым индикацию и регистрацию значений глубины и скорости.

    • Технические характеристики
    Пределы индикации и регистрации глубины, м 0…9999
    Дискретность индикации и регистрации глубины, м 0,1
    Пределы индикации и регистрации скорости спуска (подъема), м/ч (м/с) 0…9999 (0…2,5)
    Дискретность индикации и регистрации скорости спуска (подъема), м/ч (м/с) 1 (0,1)
    Пределы задания сигнализации достижения глубины, м 0…9999
    Погрешность хода встроенных часов реального времени, мин в год, не более 2
    Длина кабеля питания, м 31
    Масса регистратора, кг, не более 1
    Габариты (ширина х высота х глубина), мм 210х121х77
