Универсальная беспроводная измерительная лаборатория на ладони! Самый оптимальный выбор в своем классе!
Начало серийного производства запланировано на 4 кв. 2007 г. Заказать:
Модуль АЦП ЦАП предназначен для измерений параметров сигналов в широком частотном диапазоне (с частотой дискретизации до 500 кГц), поступающих с различных первичных преобразователей. Цифровой (разъем DB-15) и аналоговый выходы (разъем DB-25) могут использоваться в цепях управления различными исполнительными механизмами.
| АЦП ЦАП SigmaWiFi - универсальная беспроводная измерительная лаборатория на ладони. Небольшое по размерам, но, в то же время, очень многофункциональное устройство. Для включения АЦП ЦАП SigmaWiFi не надо вскрывать компьютер - подключение к ПЭВМ осуществляется по радиоканалу Wi-Fi. Дополнительно устройство можно подключать по шине USB 2.0. Подключаем переходник на разъем типа BNC - и готов осциллограф! Подключаем клеммную колодку - и можно проводить измерения и анализ электрических сигналов! Ведь в комплект поставки SigmaWiFi уже входит базовое программное обеспечение ZETLab. Опционально модуль может комплектоваться цифро-аналоговым преобразователем (ЦАП). Базовое программное обеспечение ZETLab, поставляемое с модулем АЦП ЦАП, позволяет приступить к процессу измерения и управления сразу после подключения к персональному компьютеру. В него уже входят все необходимые программы для проведения испытаний и измерений. Большой динамический диапазон АЦП ЦАП SigmaWiFi освобождает пользователя от переключения коэффициентов усиления. Модуль функционирует в режиме непрерывного ввода/вывода аналоговых и цифровых сигналов в память персонального компьютера с возможностью цифровой обработки сигналов. Оцифровывание выбранных каналов происходит последовательной коммутацией ключей с использованием одного АЦП. |
|
АЦП | |
| Количество каналов | 8 дифференциальных или 16 с общей "землей" |
| Разрядность АЦП | 16 бит |
| Суммарная частота преобразования по всем включенным каналам | до 500 кГц |
| Входное сопротивление при одноканальном вводе | 2 кОм / 1 МОм / 50 Ом (определяется при заказе) |
| Диапазон входного сигнала | ± 7 В, 4...20 мА |
| Максимальная неравномерность АЧХ в частотном диапазоне 10 Гц...200 кГц | 1 дБ |
| Динамический диапазон | 84 дБ |
| Защита входов | ± 100 В (питание вкл.) ± 30 В (питание выкл.) |
| Межканальное прохождение | -72 дБ |
| Входная емкость | 20 пФ |
|
ЦАП | |
| Количество каналов | 1 дифференциальный или 2 с общей "землей" |
| Разрядность | 16 бит |
| Суммарная частота преобразования по всем включенным каналам | до 500 кГц |
| Выходной диапазон | ± 2,5 В |
|
Цифровые входы/выходы | |
| Кол-во бит | 14 |
| FIFO-буфер | 16 кслов |
| Тип логики | ТТЛ |
| Защита от короткого замыкания | Есть |
|
Дополнительные характеристики | |
| Габариты | 90 х 110 х 35 мм |
| Вес | 0,2 кг |
|
Графические материалы | |||||||||||||
| Наименование | Условия

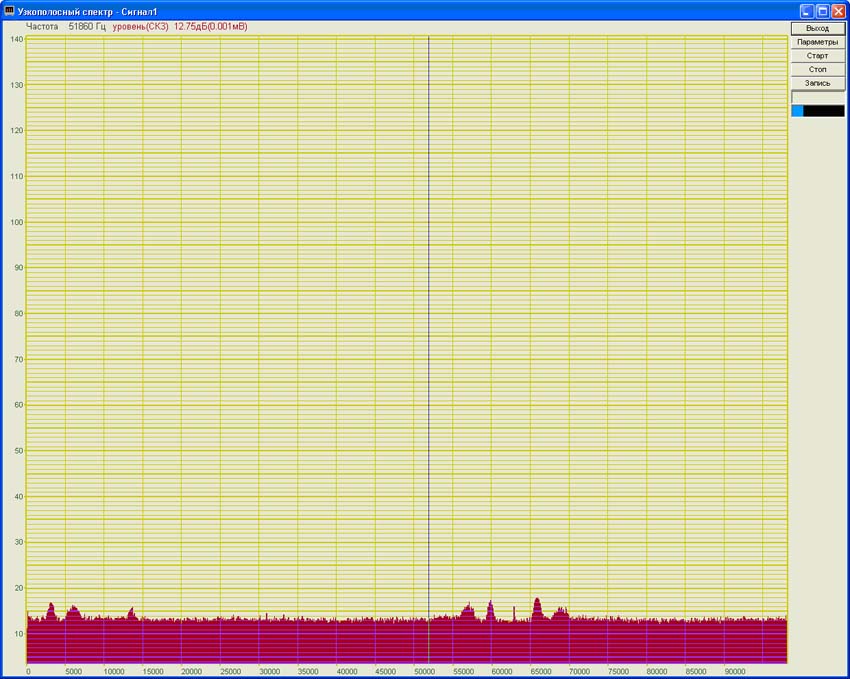

| Спектр собственных шумов АЦП
| Частотный диапазон 0 - 100 кГц

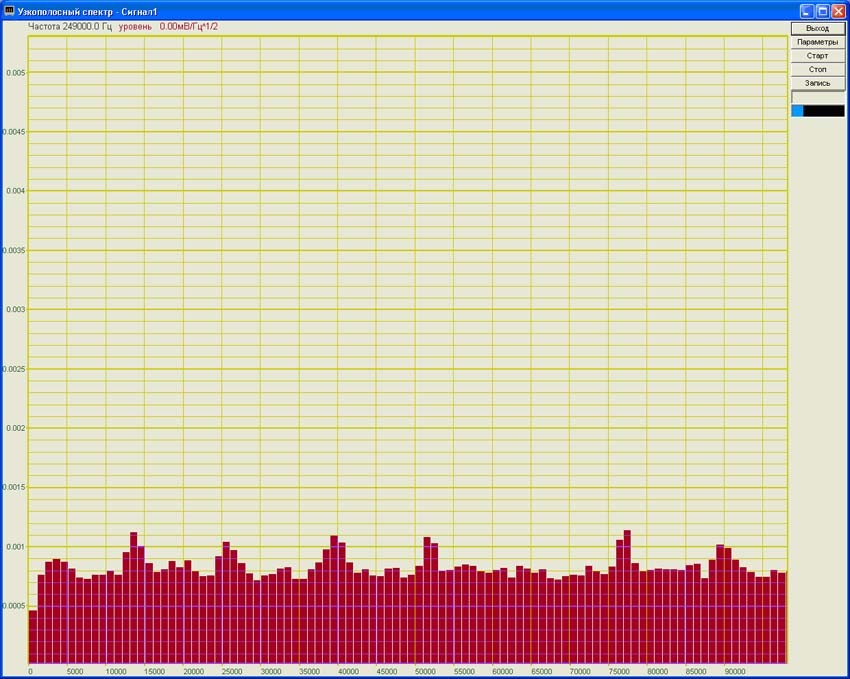

| Частотное разрешение 20 Гц Уровень сигнала в логарифмическом масштабе в дБ относительно 1 мкВ Cпектральная плотность мощности собственных шумов АЦП
| Частотный диапазон 0 - 100 кГц

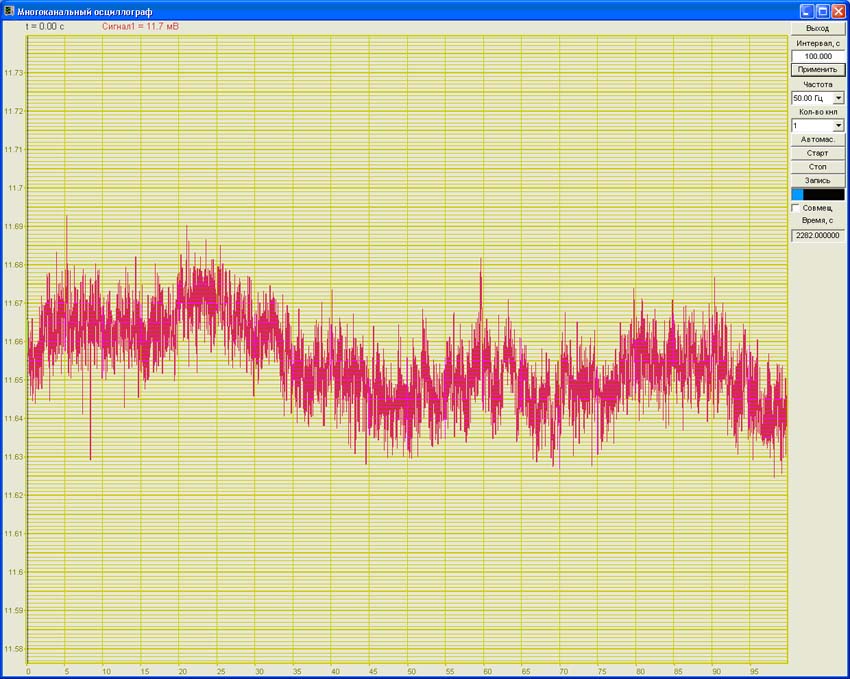

| Спектральная плотность мощности собственных шумов – 1 мкВ/(Гц)1/2 Временная реализация сигнала собственных шумов АЦП в диапазоне 50 Гц
| Длительность реализации - 100 с

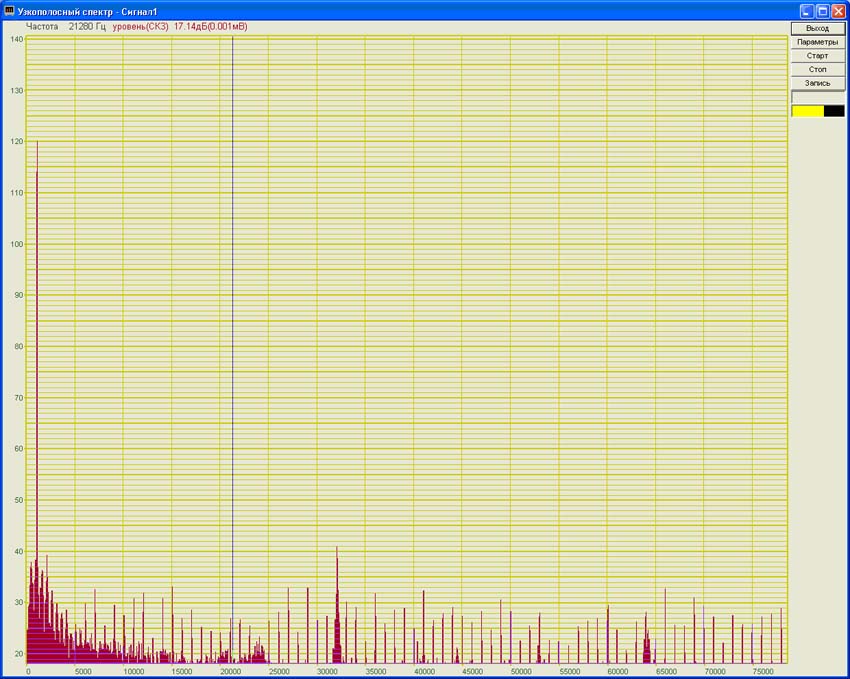

| Полный размах сигнала 70 мкВ Нелинейные искажения АЦП
| Спектр сигнала частоты 1000 Гц, уровнем 1 В.

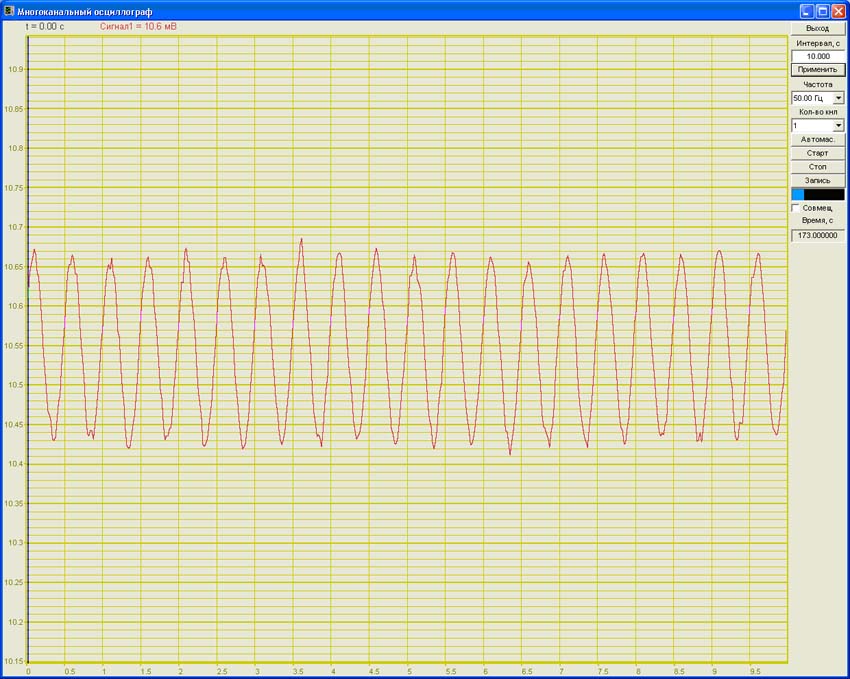

| Уровень гармоник не превышает 40 дБ или 100 мкВ. Коэффициенты гармоник не превышают – 80 дБ или 0.01% Временная реализация слабого сигнала АЦП

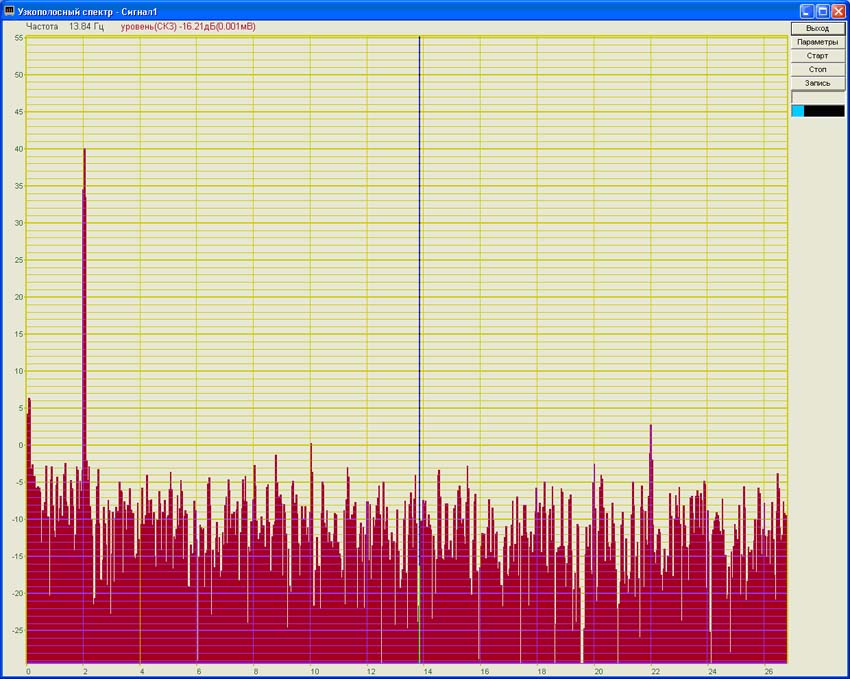

| Амплитуда - 100 мкВ | Частота сигнала - 2 Гц Спектр слабого сигнала АЦП
| Амплитуда - 100 мкВ | Частота сигнала - 2 Гц |
