| АЦП |
| Количество каналов |
16 дифференциальных или 32 с "общей землей" |
| Разрядность АЦП |
16 бит |
| Эффективная разрядность (по синусоидальному сигналу 10 кГц / 2 В пик-пик, частота преобразования – 400 кГц) |
15,0 бит (соответствует SINAD = 92 дБ) |
| Входное сопротивление при одноканальном вводе |
- относительно AGND не менее 20 МОм
- дифференциальное не менее 40 МОм
|
| Поддиапазоны входного сигнала |
± 10 В, ± 5 В, ± 2 В, ± 1 В, ± 0,5 В, ± 0,2 В |
| Рабочий диапазон входов Y |
± 1 В |
| Максимальная частота преобразования АЦП |
2 МГц |
| Синхронизация |
- внешний синхросигнал
- по уровню аналогового сигнала
- синхронизация нескольких L-502
|
| Защита входов |
± 15 В |
| Коэффициент подавления синфазного сигнала 50 Гц с амплитудой 1 В в дифференциальном режиме на поддиапазонах |
- для диапазона ± 10В не менее 77 дБ
- для диапазона ± 5В не менее 83 дБ
- для диапазона ± 2В не менее 90 дБ
- для диапазона ± 1В не менее 92 дБ
- для диапазона ± 0,5В не менее 92 дБ
- для диапазона ± 0,2В не менее 92 дБ
|
| Входной шум АЦП, мкВ |
| Частота дискр. |
К уср. |
Поддиапазон АЦП, В |
| ±10 |
±5 |
±2 |
±1 |
±0,5 |
±0,2 |
Типичное значение уровня шума, привёдённого ко входу АЦП, мкВ |
| 2 МГц |
1 |
309 |
157 |
50 |
37 |
22 |
18 |
| 400 кГц |
5 |
127 |
56 |
28 |
16 |
12 |
8 |
| 50 кГц |
20 |
62 |
27 |
13 |
8 |
6 |
4 |
| 10 кГц |
128 |
40 |
25 |
12 |
7 |
5 |
4 |
|
| Межканальное прохождение АЦП, дБ |
Cопротивление источника сигнала
(в канале, в котором измеряется межканальное прохождение) |
Время опроса канала, мкс (при коэффициенте усреднения, равном 1) или время установления канала, мкс |
| 0,5 |
1,0 |
2,0 |
4,0 |
8,0 |
16,0 |
Межканальное прохождение, дБ
(сигнала от предыдущего канала по порядку опроса) |
| 0-50 Ом |
-65 |
-78 |
-82 |
-82 |
-82 |
-82 |
|
| Цифровой сигнальный процессор (опция) |
| Тип |
Blackfin ADSP-BF523 |
| Тактовая частота |
530 МГц |
| ОЗУ |
32 МБ (SDRAM, 16 бит; 132,5 МГц) |
| Интерфейс с компьютером |
HOST DMA 16 бит |
| Основной интерфейс работы с периферией (АЦП, ЦАП, цифровой ввод/вывод) |
SPORT0, >120 Мбит/c, дуплекс |
| Гальваническая развязка (опция) |
| Граница гальванической развязки |
Между всеми цепями, выходящими на контакты сигнальных разъёмов, и цепями ПК. Металлический корпус разъема DRB-37М гальванически не развязан от ПК. |
| Испытательное напряжение гальванической развязки |
500 В в течение 1 мин. |
| Модификации L-502, в которых присутствует гальваническая развязка |
L-502-P-G, L-502-P-G-D, L-502-X-G, L-502-X-G-D |
| ЦАП (опция) |
| Количество каналов |
2 |
| Частота вывода в синхронном режиме |
1 МГц на каждый канал |
| Режимы вывода |
Синхронный (потоковый), асинхронный |
| Выходной диапазон |
± 5В |
| Рабочий диапазон выходных токов |
0-10 мА |
| Цифровые входы |
| Общее количество цифровых входов общего назначения |
18 (из них два могут быть использованы для синхронизации) |
| Режимы ввода данных |
Синхронный, асинхронный |
| Программное управление включением резисторных подтяжек к высокому логическому уровню |
Присутствует |
| Максимальная скорость в синхронном режиме |
2 МГц |
| Рекомендуемый рабочий диапазон напряжений |
0 …+5,5 В |
| Высокоимпедансное состояние при выключенном питании |
Присутствует |
| Максимальный входной ток в при выключенном питании |
10 мкА |
| Собственный входной ток в рабочем режиме при программно выключенных резисторных подтяжках |
10 мкА |
| Сопротивление резисторной подтяжки |
2,2 кОм относительно +3,3 В |
| Цифровые выходы |
| Общее количество цифровых выходов |
16 |
| Управление третьим состоянием выходов |
Присутствует |
| Режимы вывода данных |
Синхронный, асинхронный |
| Максимальная скорость в синхронном режиме |
1 Мслов/c |
| Предельно допустимый ток в цепи нагрузки |
20 мА |
| Рекомендуемый ток в цепи нагрузки |
не более 8 мА |
| Уровень логической единицы без нагрузки выхода |
+ 3,3 В |
| Уровень логического нуля без нагрузки выхода |
0…+0,1 В |
| Выходное сопротивление, типичное значение |
110 Ом |
| Максимальный ток утечки в рабочем режиме в высокоимпедансном состоянии |
±1 мкА |
| Высокоимпедансное состояние при выключенном питании |
Отсутствует |
| Межмодульная синхронизация |
| Топология многомодульных соединений по линиям синхронизации |
Последовательная (внутри одного системного блока ПК) |
| Максимальное количество синхронизируемых модулей L-502 по последовательной схеме синхронизации |
Равно количеству PCIe слотов в материнской плате ПК |
| Максимальная длина кабеля межмодульной синхронизации |
40 см (только до соседнего слота PCIe) |
| Количество линий межмодульной синхронизации |
2 витые пары |
| Интерфейс |
| Стандарт интерфейса с компьютером |
PCIe x1 (плата совместима со слотом PCI Express материнской платы любой пропускной способности: x1, x2, x4, x8, x12, x16, x32) |
| Максимальная скорость передачи данных по PCIe |
200 МБ/с |
| Разрядность программного слова данных L-502 на PCIe |
32 бит |
| Поддержка DMA в режиме BUS MASTER на PCIe |
Имеется |

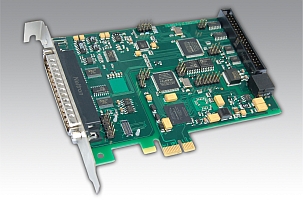

| Конструктивные характеристики |
| Конструктив |
PCI Express CARD x1 стандартной высоты, с кронштейном, менее, чем половинной длины (HALF LENGTH), в соответствии с PCI Express Card Electromechanical Specification rev.2.0.
Требует одного посадочного места PCI Express. |
| Габарит печатной платы (длина x высота) |
136 x 101 мм |
| Условия окружающей среды |
| Общие требования |
Модуль L-502 предназначен для использования в условиях закрытых помещений в соответствии с требованиями ГОСТ 22261 (группа 3) с расширенным диапазоном рабочих температур. |
| Нормальные условия |
| Температура окружающего воздуха |
(+25±5)°C |
| Относительная влажность воздуха |
30…80% |
| Атмосферное давление |
630…800 мм рт. ст. |
|
| Рабочие условия |
| Температура окружающего воздуха |
+5… + 55°C |
| Относительная влажность воздуха |
До 90% при температуре +25°C |
|
| Условия хранения |
| Температура окружающего воздуха |
+0… + 40°C |
| Относительная влажность воздуха |
До 80% при температуре +25°C без конденсации влаги |
| Прочие |
Отсутствие в воздухе пыли, паров кислот, щелочей, а также газов, вызывающих коррозию |
|
| Условия транспортировки |
| Температура окружающего воздуха |
-25… +55°C |
| Относительная влажность воздуха |
Не более 95% при температуре +25°C |
| Прочие |
Все виды транспорта при условии защиты от прямого попадания атмосферных осадков |
|
| Питание внешних цепей |
| Выходы питания внешних аналоговых и цифровых цепей |
+15В, -15В, +3,3 В. Максимальные токи, снимаемые с выходов, выбираются по критерию непревышения максимальной мощности нагрузки по методике, изложенной в руководстве. |
| Максимальная мощности нагрузки, снимаемой со всех выходов L-502 |
| Для L-502-X-X-D (с ЦАП) |
0,4 Вт |
| Для L-502-X-X (без ЦАП) |
0,8 Вт |
|
